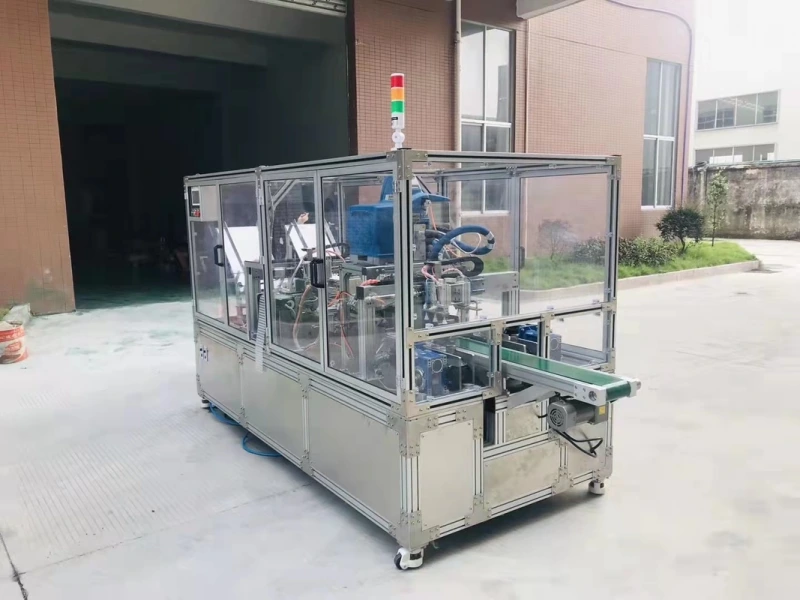

Sigma profillerden makine güvenlik kabini yapımı, hem modülerliği hem de sağlamlığı sayesinde endüstride yaygın kullanılan bir çözümdür. Bu tür kabinler; makinelerin çalışma alanını izole etmek, operatör güvenliğini sağlamak, dış etkenlerden korumak ve iş güvenliği kurallarına uyum sağlamak için kullanılır.
Aşağıda adım adım bir makina güvenlik kabini yapım sürecini teknik detaylarıyla açıklıyorum:
1. İhtiyaç Analizi ve Tasarım
Makine güvenlik kabininin tasarımı, kullanım amacına göre belirlenir:
-
Makine ölçüleri: Kabin, makineyi tamamen çevrelemeli ama müdahaleye izin vermelidir.
-
Giriş çıkış ihtiyacı: Sürgülü kapı, menteşeli kapı veya panel açılımları belirlenmelidir.
-
Gözlem alanları: Pleksi/cam yüzeyler veya tel panel alanlar.
-
Montaj yeri: Zemine sabitleme mi yapılacak, tekerlekli mi olacak?
Örnek: 1500x1000x2000 mm ölçülerinde, ön yüzeyde pleksi gözlem penceresi olan bir kabin.
2. Malzeme Seçimi
| Parça | Önerilen Tip |
|---|---|
| Sigma Profiller | 45x45 Heavy, 45x90 veya 40x40 (yük durumuna göre) |
| Bağlantı Elemanları | İç köşe bağlantı, geniş köşe bağlantı, vida setleri |
| Panel Yüzeyleri | Pleksiglass, Kompozit panel, Delikli sac, Tel panel |
| Kapı Donanımları | Menteşe, kilit, kol, manyetik kontak (güvenlik için) |
| Ayaklar | Titreşim emici metal ayaklar veya tekerlekli ayaklar |
3. Üretim ve Montaj Süreci
Profil Kesimi
-
Ölçülere göre sigma profiller hassas kesimle hazırlanır.
-
Her profilin uç kısmı çapak alınır.
Delme ve Kanal Hazırlığı
-
Profillerin kanal numaralarına göre uygun tırtıllı somun ve bağlantı elemanları hazırlanır.
-
Kapı menteşesi için bazı profillerde delik açılması gerekebilir.
Montaj Aşamaları
-
Alt çerçeve oluşturulur.
-
Dikey profiller monte edilir.
-
Üst çerçeve sabitlenir.
-
Kapı kanadı (varsa) ayrı olarak montajlanır.
-
Yan panel yüzeyleri yerleştirilir (cıvatalı, klipsli veya contalı).
-
Güvenlik sensörü, kilit mekanizması takılır.
4. Güvenlik ve Sertifika Uyumları
Eğer CE uyumlu bir makine kabini yapılacaksa aşağıdaki kriterler gözetilmelidir:
-
EN ISO 14120 – Koruyucu muhafazalar için genel kurallar
-
EN ISO 13857 – Erişilebilirlik mesafeleri
-
EN ISO 12100 – Makine emniyeti – risk değerlendirme
-
Güvenlik kontağı takılarak kapı açıkken makineyi durduran sistemler
5. Uygulama Örneği
Kabin Tipi:
-
Ölçü: 2000x1000x2000 mm
-
Malzeme: 45x45 ağır sigma profiller
-
Ön panel: 5 mm pleksi
-
Yan panel: Tel kafes
-
Kapı: Sürgülü, pleksi gözlem camlı
-
Alt kısım: Titreşim emici kauçuk ayaklar
6. Avantajları
-
Modüler ve yeniden sökülebilir.
-
Kolayca genişletilebilir veya daraltılabilir.
-
Yüksek dayanım – düşük ağırlık.
-
Estetik ve kurumsal uyumlu görünüm.
-
Elektriksel ve mekanik aksesuar montajına uygundur.
